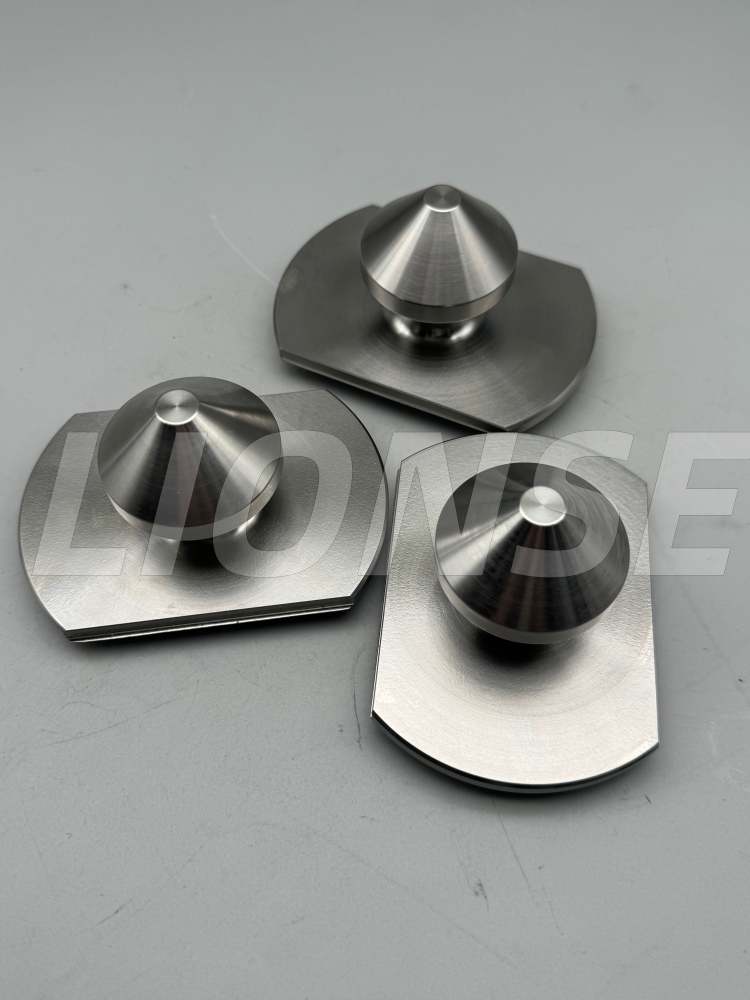

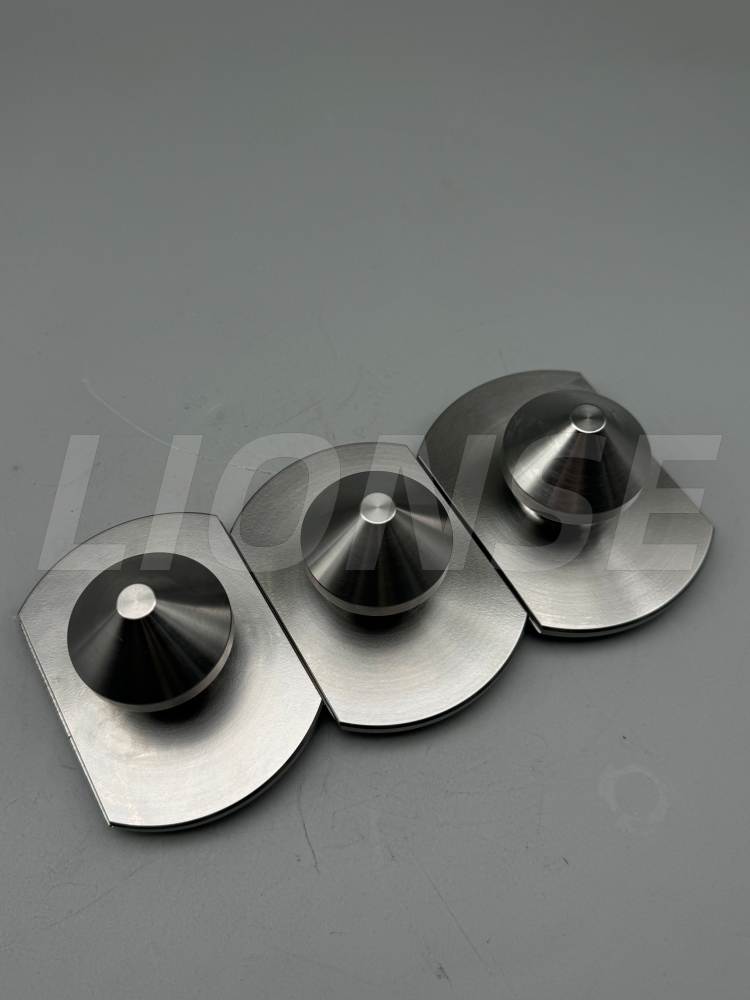

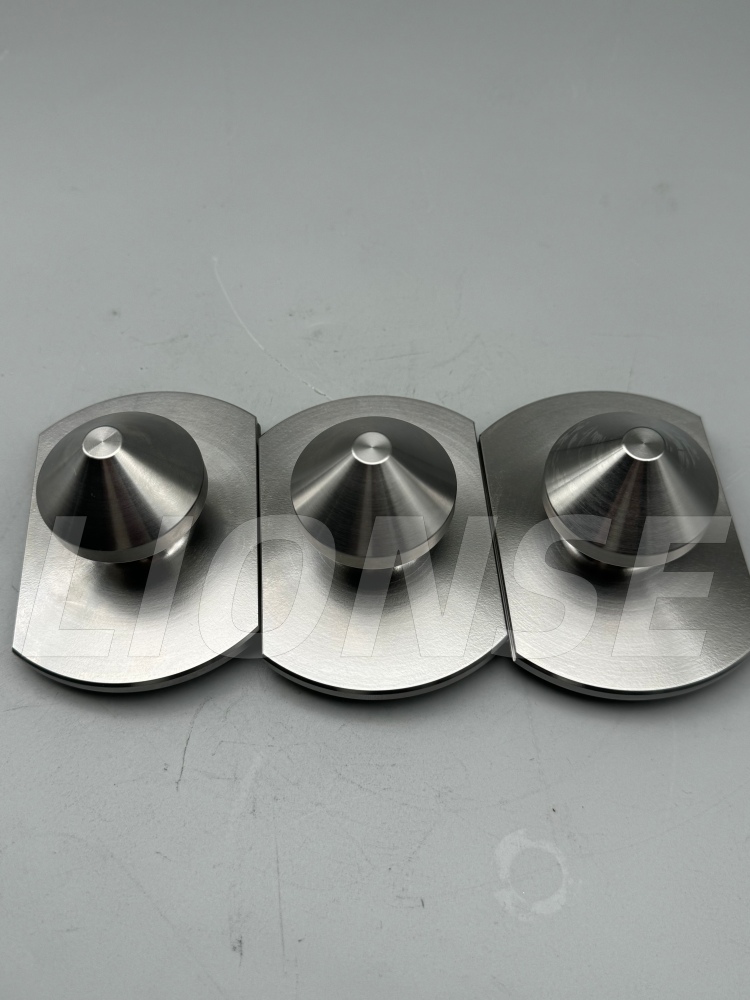

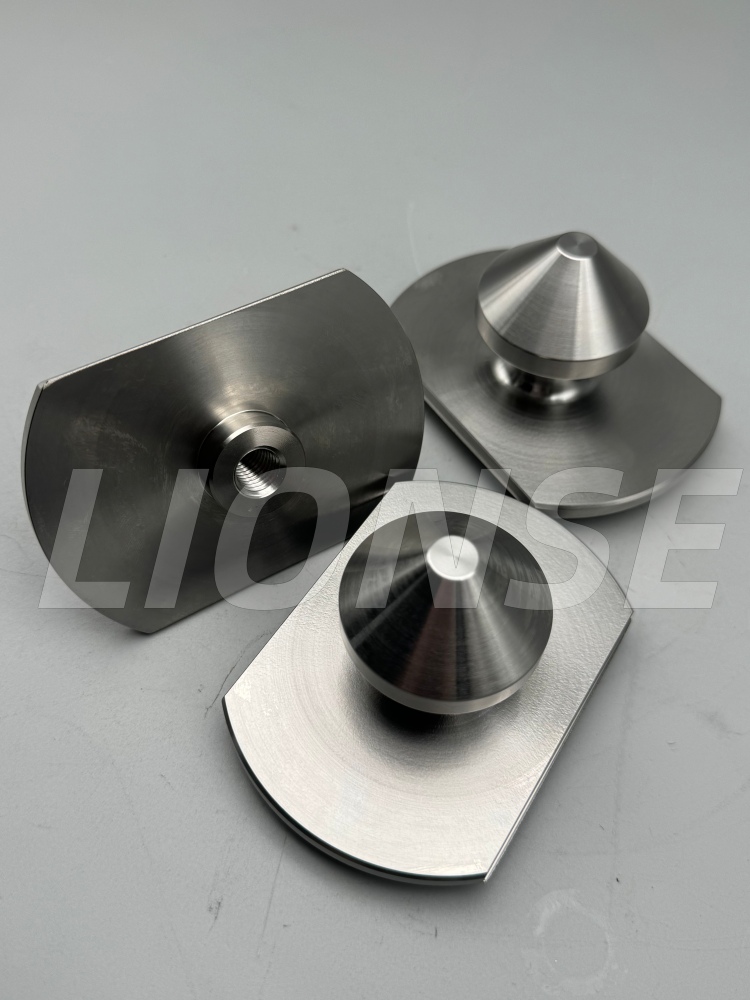

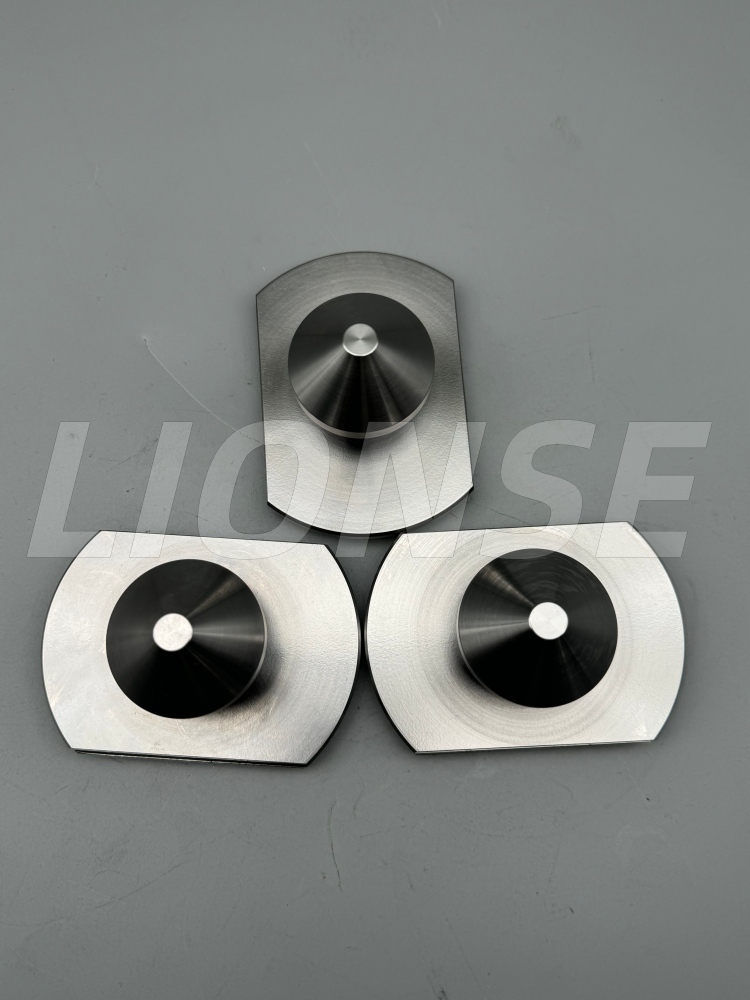

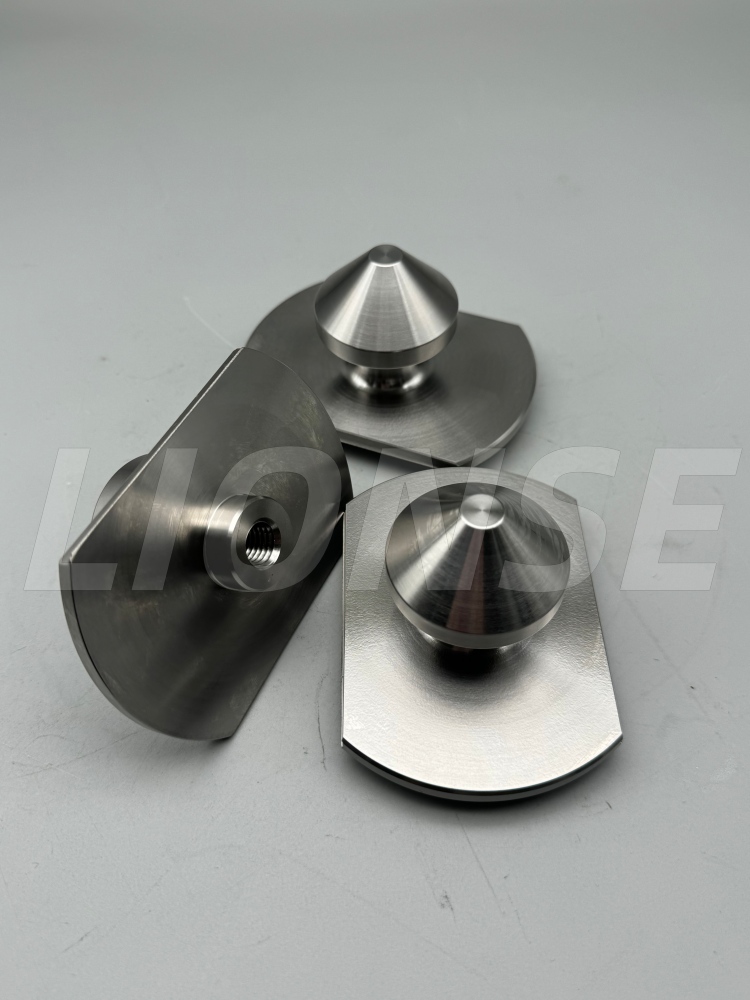

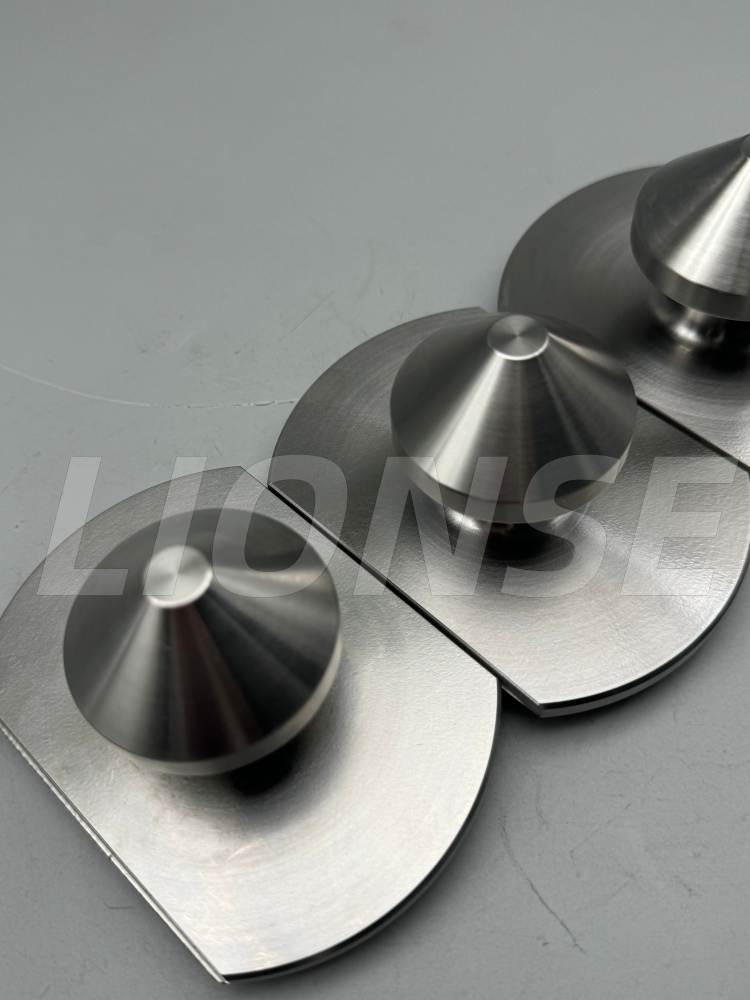

Κωνική επιφάνεια εντοπισμού έλξης Stud

1. Εισαγωγή προϊόντος

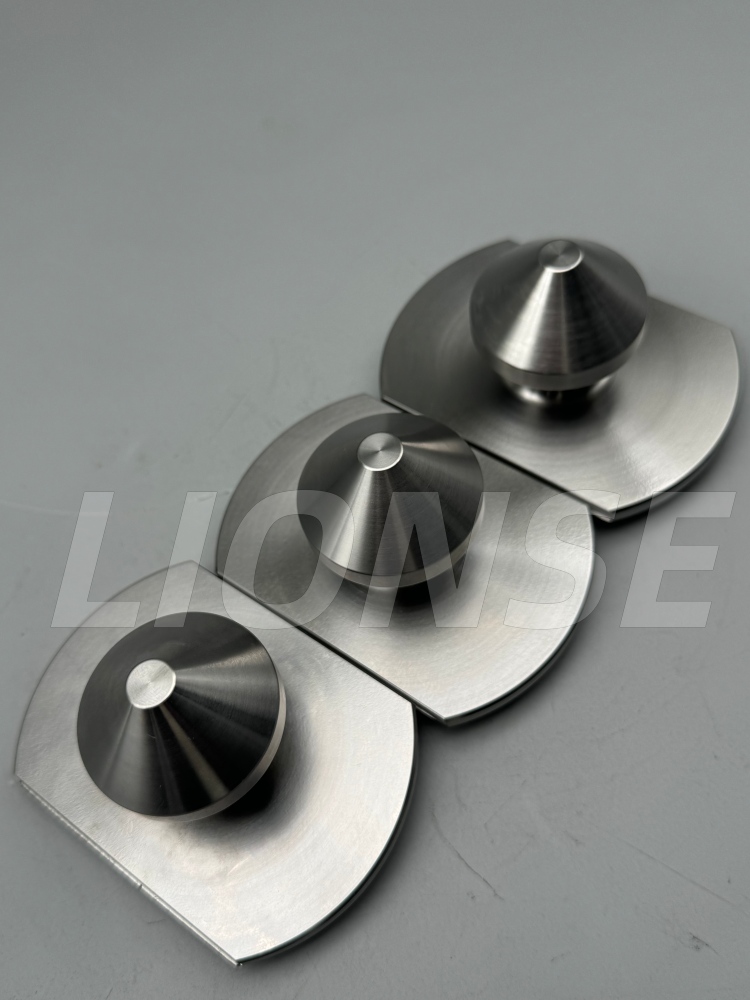

Αυτό το κωνικό καρφί έλξης τοποθέτησης επιφανειών υψηλής ακρίβειας (για Γρήγορη αλλαγή εξαρτήματος CNC) είναι ένα προσαρμοσμένο εξάρτημα σχεδιασμένο για χρήση με ταιριαστά κωνικά καθίσματα τοποθέτησης, που χρησιμεύει ως βασικό μέρος των συστημάτων συγκράτησης γρήγορης αλλαγής. Κατασκευασμένο από κράμα χάλυβα υψηλής αντοχής ή ανοξείδωτο χάλυβα 420, υφίσταται τόρνευση ακριβείας, θερμική επεξεργασία και λείανση για να επιτευχθούν αυστηρές ανοχές, συμπεριλαμβανομένης μιας κρίσιμης κωνικής επιφάνειας με έλεγχο διαστάσεων ±0,05 mm και ομοκεντρικότητα ≤Φ0,05 mm. Ο σχεδιασμός διπλής κωνικότητας επιτρέπει το αυτόματο κεντράρισμα, εξαλείφοντας το ακτινωτό παιχνίδι και εξασφαλίζοντας επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,005 mm όταν συνδυάζεται με το κάθισμα τοποθέτησης. Τοποθετείται σε τεμάχια εργασίας ή παλέτες, επιτρέποντας γρήγορη, επαναλαμβανόμενη σύσφιξη για κέντρα κατεργασίας CNC και αυτοματοποιημένες γραμμές παραγωγής, μειώνοντας σημαντικά τον χρόνο εγκατάστασης, διατηρώντας παράλληλα τη συνοχή της μηχανικής κατεργασίας.

2. Παράμετρος προϊόντος (Προδιαγραφές)

Όνομα Παραγωγής	Κωνική επιφάνεια εντοπισμού έλξης Stud
Υλικές Δυνατότητες	Προσαρμοσμένο
Μάρκα	LIONSE
Επεξεργασία Επιφανειών	Προσαρμοσμένο
Προέλευση	Qingdao, Κίνα
Διάμετρος	Προσαρμοσμένο

3.Λεπτομέρειες προϊόντος

Προκλήσεις στην επεξεργασία του καρφιού έλξης εντοπισμού κωνικής επιφάνειας:

1. Οι υψηλές απαιτήσεις για διαστάσεις πυρήνα και γεωμετρικές ανοχές (η πιο άμεση δυσκολία)

① Η ακρίβεια του περιγράμματος και της γωνίας της διπλής κωνικής επιφάνειας

• Ακόμη και αν το σφάλμα γωνίας της κωνικής επιφάνειας είναι τόσο μικρό όσο ±10′, όταν συναρμολογηθεί, θα προκύψει «επαφή γραμμής» αντί για «επαφή επιφάνειας», με αποτέλεσμα ανακριβή τοποθέτηση και ανομοιόμορφη κατανομή δύναμης.
• Η στρογγυλότητα και η κυλινδρικότητα της κωνικής επιφάνειας πρέπει να ελέγχονται εντός 0,003 - 0,005 mm. Διαφορετικά, θα υπάρχει ένα κενό όταν συναρμολογείται με το κάθισμα τοποθέτησης, μειώνοντας άμεσα την ακρίβεια τοποθέτησης της επαναληψιμότητας.

②Έλεγχος ομοαξονικότητας

• Η απόκλιση της ομοαξονικότητας μπορεί να προκαλέσει την εγκατάσταση του σπειροειδούς πείρου στο τεμάχιο εργασίας, με αποτέλεσμα η κωνική επιφάνεια να είναι "στρεβλή" και ανομοιόμορφη κατανομή της δύναμης όταν έρχεται σε επαφή με το κάθισμα τοποθέτησης. Αυτό όχι μόνο καθιστά ανακριβή την τοποθέτηση αλλά και επιταχύνει τη φθορά της κωνικής επιφάνειας.
• Κατά τη διάρκεια της επεξεργασίας, είναι απαραίτητο να ολοκληρώσετε την επεξεργασία του νήματος, του εξωτερικού κύκλου και της κωνικής επιφάνειας σε μία διάταξη ή να χρησιμοποιήσετε εργαλεία υψηλής ακρίβειας για μια δευτερεύουσα ρύθμιση. Οι απαιτήσεις για τη σταθερότητα του εξοπλισμού και της διαδικασίας είναι εξαιρετικά υψηλές.

2. Οι δυσκολίες της τεχνολογίας επεξεργασίας (όλη η διαδικασία από τη στροφή στην άλεση)

①Ο έλεγχος της παραμόρφωσης κατά την περιστροφή και τη θερμική επεξεργασία για αυτές τις βίδες γίνεται συνήθως με ανοξείδωτο χάλυβα 420 ή κράμα χάλυβα 40 Cr. Οι κύριες προκλήσεις στην επεξεργασία είναι οι εξής:

• Στάδιο στροφής: Τα υλικά από ανοξείδωτο χάλυβα τείνουν να κολλάνε στο εργαλείο και τείνουν να σχηματίζουν σβώλους. Κατά τη διάρκεια της στροφής της κωνικής επιφάνειας, ενδέχεται να εμφανιστούν σημάδια κραδασμών και κακό φινίρισμα επιφάνειας, που απαιτούν ειδικά εργαλεία και σταθερές παραμέτρους κοπής.
• Παραμόρφωση θερμικής επεξεργασίας: Μετά το σβήσιμο, η κωνική επιφάνεια, τα νήματα και ο εξωτερικός κύκλος του εξαρτήματος θα έχουν μικρές παραμορφώσεις. Εάν η παραμόρφωση υπερβαίνει τα 0,01 mm, είναι δύσκολο να διορθωθεί μέσω της επακόλουθης λείανσης. Επομένως, πρέπει να δεσμευτεί εκ των προτέρων το όριο παραμόρφωσης και να ελέγχεται η διαδικασία θερμικής επεξεργασίας.

②Η διαδικασία λείανσης κωνικής επιφάνειας (ένα κρίσιμο βήμα για τον προσδιορισμό της τελικής ακρίβειας) περιλαμβάνει λεπτή κατεργασία της κωνικής επιφάνειας. Μετά από αυτό, η επιφάνεια πρέπει να καθαριστεί μέσω λείανσης για να διορθωθούν τα σφάλματα και να ενισχυθεί η ομαλότητα. Αυτό είναι το πιο χρονοβόρο και απαιτητικό μέρος:

• Κατά τη διαδικασία λείανσης, η γωνία, η στρογγυλότητα και η ομαλότητα της κωνικής επιφάνειας πρέπει να διατηρούνται. Οι απαιτήσεις ελέγχου για τον εξοπλισμό λείανσης, το λειαντικό, την ταχύτητα περιστροφής και την πίεση είναι εξαιρετικά υψηλές.
• Ακόμη και το παραμικρό λάθος μπορεί να οδηγήσει σε προβλήματα όπως "ανοίγματα ανοίγματος" ή "ακάθαρτες κωνικές επιφάνειες", με αποτέλεσμα κακή εφαρμογή κατά τη συναρμολόγηση και μείωση της ακρίβειας τοποθέτησης.

Η LIONSE έχει καθιερώσει μια άξια φήμη στη βιομηχανία κατεργασίας CNC για την ποιότητα, την αξιοπιστία, την οικονομική απόδοση και την έγκαιρη παράδοση. Για να ανταποκριθούμε στις προσδοκίες σας για τα έργα σας, η ομάδα μηχανικών και μηχανικών μας θα συνεργαστεί στενά σε όλα τα στάδια ανάπτυξης του προϊόντος, από το πρωτότυπο έως την παραγωγή. Αναγνωρίζουμε ότι κάθε έργο και η εφαρμογή του είναι μοναδικά, γι' αυτό προσφέρουμε σε κάθε πελάτη μια ξεχωριστή αλλά πρακτική λύση, συμπεριλαμβανομένων υπηρεσιών μηχανικής κατεργασίας ακριβείας και προσαρμοσμένες επεξεργασίες επιφανειών. Επικοινωνήστε μαζί μας σήμερα και αφήστε μας να ξεκινήσουμε τη δημιουργία των ανταλλακτικών σας.

Q1: ποια προϊόντα παράγει η εταιρεία σας;

Για περισσότερα από 15 χρόνια, η LIONSE είναι παγκόσμιος προμηθευτής στη διανομή προϊόντων τιτανίου, επεξεργασίας μετάλλων και ρουλεμάν. Οι βιομηχανίες που εξυπηρετούμε περιλαμβάνουν χειρουργικά εμφυτεύματα και εργαλεία, ανταλλακτικά αυτοκινήτων, χημικές συσκευές, παραγωγή ενέργειας, εξοπλισμό ορυχείων, αεροσκάφη, αντλίες κ.λπ. Η LIONSE είναι ο αξιόπιστος προμηθευτής σας.

Ε2: Πώς ελέγχει η εταιρεία σας την ποιότητα των προϊόντων;

Λοιπόν, καθώς όλοι γνωρίζουμε ότι η ποιότητα έρχεται πρώτη κατά τη διάρκεια των εργασιών με τους πελάτες μας, επιμένουμε πάντα στο "Η ποιότητα είναι η ζωή της επιχείρησης. Χρησιμοποιούμε τις πρώτες επιβεβαιωμένες περιπτώσεις, η επιθεώρηση παραγωγής και η συσκευασία κατέσχεσαν ολόκληρο τον συνδυασμό για τον αυστηρό έλεγχο της ποιότητας των προϊόντων.

Ε3: Πώς γίνεται η ανίχνευση υψηλής ακρίβειας προφίλ κωνικής επιφάνειας;

Η γωνία, η στρογγυλότητα και η ομοαξονικότητα της κωνικής επιφάνειας δεν μπορούν να ανιχνευθούν με τη χρήση συνηθισμένων παχύμετρων ή μικρομέτρων. Αντίθετα, πρέπει να χρησιμοποιηθεί ένα όργανο μέτρησης τριών συντεταγμένων, ένας μετρητής στρογγυλότητας και ένας ανιχνευτής κωνικότητας.

Ε4: Τι είναι το κωνικό καρφί έλξης εντοπισμού επιφάνειας;

Το κωνικό στηρίγμα έλξης εντοπισμού επιφάνειας είναι ένα μηχανικό εξάρτημα υψηλής ακρίβειας που χρησιμοποιείται σε μηχανουργική κατεργασία CNC, συστήματα στερέωσης και αυτοματοποιημένες γραμμές παραγωγής. Συνδυάζει τις λειτουργίες τοποθέτησης, κεντραρίσματος και σύσφιξης χρησιμοποιώντας μια κωνική (κωνική) επιφάνεια για την επίτευξη ακριβούς, επαναλαμβανόμενου ζευγαρώματος με ένα αντίστοιχο κάθισμα ή τσοκ.
